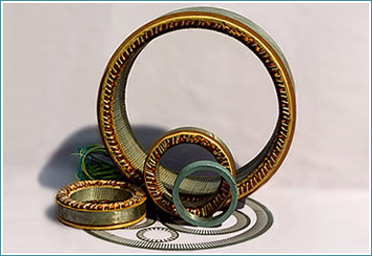

Die QM-Serie: bürstenlose Servomotoren als Kit-Variante bis 24 Nm zur kompakten Integration in die Mechanik - Made in Meckesheim, Germany
Übersicht Technische Daten Torque-Motore Serie QM...
|
|
|
QMG 090/020-6-06 |
QMG 090/040-6-06 |
QMG 090/080-6-06 |
QMG 090/120-6-06 |
QMG 090/150-6-06 |
|---|---|---|---|---|---|---|---|
Nennmoment bei Konvektions-kühlung |
Mnenn |
Mn |
1,0 |
2,0 |
4,0 |
6,0 |
7,5 |
Nennmoment bei Wasserkühlung |
Mnenn, mc |
Mn |
2,0 |
4,1 |
8,2 |
12,3 |
15,4 |
Maximales Impulsmoment |
Mmax |
Mn |
3,1 |
6,2 |
12,4 |
18,7 |
23,3 |
Maximale Drehzahl |
nmax |
min-1 |
2000 |
2000 |
2000 |
2000 |
2000 |
Außen-durchm. |
Dges |
mm |
110 |
110 |
110 |
110 |
110 |
Gesamt-länge |
Iges |
mm |
56 |
76 |
116 |
156 |
186 |
Innen-durchm. Rotor |
di |
mm |
25 |
25 |
25 |
25 |
25 |
|
|
|
QMG 120/022-6-06 |
QMG 120/045-6-06 |
QMG 120/090-6-06 |
QMG 120/135-6-06 |
QMG 120/180-6-06 |
|---|---|---|---|---|---|---|---|
Nennmoment bei Konvektions-kühlung |
Mnenn |
Mn |
2,8 |
5,5 |
11,0 |
16,5 |
20,6 |
Nennmoment bei Wasserkühlung |
Mnenn, mc |
Mn |
5,6 |
11,3 |
22,5 |
33,8 |
42,3 |
Maximales Impulsmoment |
Mmax |
Mn |
8,6 |
17,1 |
34,2 |
51,3 |
64,1 |
Maximale Drehzahl |
nmax |
min-1 |
1500 |
1500 |
1500 |
1500 |
1500 |
Außen-durchm. |
Dges |
mm |
135 |
135 |
135 |
135 |
135 |
Gesamt-länge |
Iges |
mm |
68 |
91 |
136 |
181 |
226 |
Innen-durchm. Rotor |
di |
mm |
35 |
35 |
35 |
35 |
35 |
|
|
|
QMG 150/020-6-06 |
QMG 150/040-6-06 |
QMG 150/080-6-06 |
QMG 150/120-6-06 |
QMG 150/150-6-06 |
|---|---|---|---|---|---|---|---|
Nennmoment bei Konvektions-kühlung |
Mnenn |
Mn |
4,2 |
8,3 |
16,7 |
25,0 |
31,3 |
Nennmoment bei Wasserkühlung |
Mnenn, mc |
Mn |
8,5 |
17,1 |
34,2 |
51,2 |
64,0 |
Maximales Impulsmoment |
Mmax |
Mn |
13,0 |
25,9 |
51,8 |
77,7 |
97,2 |
Maximale Drehzahl |
nmax |
min-1 |
1000 |
1000 |
1000 |
1000 |
1000 |
Außen-durchm. |
Dges |
mm |
176 |
176 |
176 |
176 |
176 |
Gesamt-länge |
Iges |
mm |
75 |
95 |
135 |
175 |
205 |
Innen-durchm. Rotor |
di |
mm |
60 |
60 |
60 |
60 |
60 |
| » Technische Daten als Datei |
Technisches Applikationsblatt Torque-Motoren (473KB)
|
