- permanenterregt, bürstenlos, sinuskommutiert.
- hohe Leistungsdichte durch kurze und kompakte Bauform
- große Kurzzeit-Überlastfähigkeit
- kleine Rotorträgheitsmomente, dadurch kleine Zeitkonstanten,
- kurze Anfahr- und Bremszeiten
- 0,2 ... 18 Nm (60 ... 5600 W),
- Nenndrehzahlen 3000 bis 5000 min-1
- mit integriertem Resolver

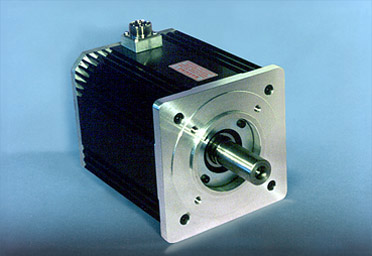

HV bürstenlose Servomotoren
HV-Serie Synchrodyn: bürstenlose Motortechnologie Made in Meckesheim, Germany
Übersicht Technische Daten Synchro-Dyn Servomotoren Serie HV... - 300
| HV10S-300 | HV10L-300 | HV13S-300 | HV13L-300 | HV16S-300 | HV16L-300 | |||
|---|---|---|---|---|---|---|---|---|
| Nenndrehmoment | MN | Nm | 1 | 2 | 4 | 8 | 12 | 18 |
| Impulsdrehmoment | Mmax | Nm | 6 | 12 | 24 | 48 | 60 | 90 |
| Nenndrehzahl | nN | min-1 | 3000 | 3000 | 3000 | 3000 | 3000 | 3000 |
| Nennleistung | PN | W | 310 | 630 | 1250 | 2500 | 3750 | 5600 |
| Nennspannung | UN | V | 120 | 140 | 150 | 150 | 165 | 165 |
| Nennstrom | IN | A | 2 | 3,1 | 5,7 | 11,4 | 15,4 | 24 |
Übersicht Technische Daten Synchro-Dyn Servomotoren Serie HV... - 600
| HV10S-600 | HV10L-600 | HV13S-600 | HV13L-600 | HV16S-600 | HV16L-600 | |||
|---|---|---|---|---|---|---|---|---|
| Nenndrehmoment | MN | Nm | 1 | 2 | 4 | 8 | 12 | 18 |
| Impulsdrehmoment | Mmax | Nm | 6 | 12 | 24 | 48 | 60 | 90 |
| Nenndrehzahl | nN | min-1 | 3000 | 3000 | 3000 | 3000 | 3000 | 3000 |
| Nennleistung | PN | W | 310 | 630 | 1250 | 2500 | 3750 | 5600 |
| Nennspannung | UN | V | 306 | 318 | 318 | 314 | 314 | 308 |
| Nennstrom | IN | A | 1,2 | 1,9 | 3,6 | 6,7 | 9,2 | 13,4 |
Alle hier aufgeführten Werte beziehen sich auf unsere Standard-Ausführungen. Natürlich können sämtliche Motoren ebenfalls noch mit kundenspezifischen Sonderwicklungen versehen werden.
Technische Daten als Datei
Leider kann es bei Anzeige der Datenblätter direkt im Browser zu Fehlfunktionen kommen (Abmessungen werden nicht vollständig angezeigt). Bitte laden Sie dann die Datenblätter auf Ihren PC und öffnen Sie diese im Adobe Acrobat Reader.
