- Nenndrehzahlen 10.000 bis 12.000 min-1
- permanenterregt, bürstenlos, sinuskommutiert.
- hohe Leistungsdichte durch kurze und kompakte Bauform
- große Kurzzeit-Überlastfähigkkeit
- Kühlung mittels Druckluft (keine Wasser oder Ölkühlung erforderlich)
- kleine Rotorträgheismomente, dadurch kleine Zeitkonstanten
- kurze Anfahr- und Bremszeiten
- 0,8 ... 6 Nm (1000 ... 7500 W),
- mit integriertem Resolver

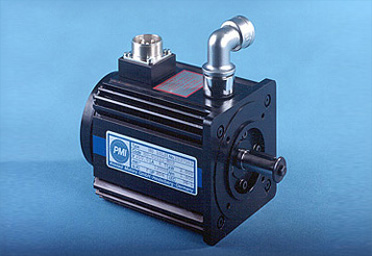

HG Hochgeschwindigkeits-Servos
Die HG-Serie SpeeDyn: bürstenlose Hochgeschwindigkeits-Servomotoren Made in Meckesheim, Germany
Übersicht Technische Daten Hochgeschwindigkeitsmotoren Serie HG... - 600
| HG10SS-600 | HG10LS-600 | HG13SS-600 | HG13LS-600 | |||
|---|---|---|---|---|---|---|
| Nenndrehmoment | MN | Nm | 0,8 | 1,6 | 3,2 | 6 |
| Impulsdrehmoment | Mmax | Nm | 4 | 8 | 16 | 28 |
| Nenndrehzahl | nN | min-1 | 12.000 | 12.000 | 12.000 | 12.000 |
| Nennleistung | PN | W | 1.000 | 2.000 | 4.000 | 7.500 |
| Nennspannung | UN | V | 318 | 318 | 300 | 300 |
| Nennstrom | IN | A | 2,4 | 4,6 | 9,4 | 18,2 |
Alle hier aufgeführten Werte beziehen sich auf unsere Standard-Ausführungen. Natürlich können sämtliche Motoren ebenfalls noch mit kundenspezifischen Sonderwicklungen versehen werden.
Technische Daten als Datei
Leider kann es bei Anzeige der Datenblätter direkt im Browser zu Fehlfunktionen kommen (Abmessungen werden nicht vollständig angezeigt). Bitte laden Sie dann die Datenblätter auf Ihren PC und öffnen Sie diese im Adobe Acrobat Reader.
