- durchgehende Hohlwelle mit Innendurchmesser bis zu 80 mm
- permanenterregt, bürstenlos, sinuskommutiert.
- hohe Leistungsdichte durch kurze und kompakte Bauform
- große Kurzzeit-Überlastfähigkkeit
- kleine Rotorträgheismomente, dadurch kleine Zeitkonstanten
- kurze Anfahr- und Bremszeiten
- 0,2 ... 18 Nm (60 ... 5600 W)
- Nenndrehzahlen 3000 bis 5000 min-1
- mit integriertem Resolver
- mit Hohlwellengetriebe lieferbar (bis zu 400 Nm)
- mit integriertem Resolver

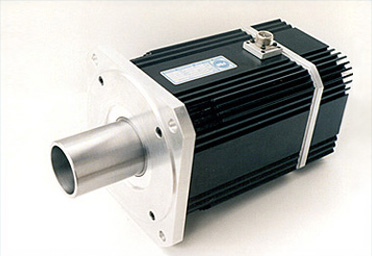

HWM Hohlwellenmotoren
Die HWM-Serie HollowDyn: bürstenlose Hohlwellenservomotore Made in Meckesheim, Germany
Übersicht Technische Daten Hohlwellenmotoren Serie HWM... - 600
| HWM10S-600 | HWM10L-600 | HWM13S-600 | HWM13L-600 | HWM16S-600 | HWM16L-600 | |||
|---|---|---|---|---|---|---|---|---|
| Nenndrehmoment | MN | Nm | 1 | 2 | 4 | 8 | 12 | 18 |
| Impulsdrehmoment | Mmax | Nm | 6 | 12 | 24 | 48 | 60 | 90 |
| Nenndrehzahl | nN | min-1 | 3000 | 3000 | 3000 | 3000 | 3000 | 3000 |
| Nennleistung | PN | W | 310 | 630 | 1250 | 2500 | 3750 | 5600 |
| Nennspannung | UN | V | 306 | 318 | 318 | 314 | 314 | 308 |
| Nennstrom | IN | A | 1,2 | 1,9 | 3,6 | 6,7 | 9,2 | 13,4 |
Alle hier aufgeführten Werte beziehen sich auf unsere Standard-Ausführungen. Natürlich können sämtliche Motoren ebenfalls noch mit kundenspezifischen Sonderwicklungen versehen werden.
