- mit AlNico Magnetmaterial
- 0,14...13,6 Nm (40...4.250 W)
- Drehzahlen bis 5.000 1/min
- für hochdynamische Anwendungen und/oder genaue Regelungen in großem Drehzahlbereich
- exakter Rundlauf auch bei Kleinstdrehzahlen
- wahlweise mit Aufbau-Tacho
JR Motoren

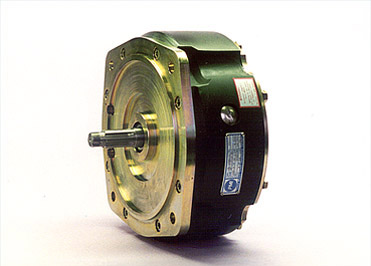

Gleichstrom-Scheibenläufermotoren JR-Serie
Die JR-Serie vereinen die Scheibenläufertechnologie in einem für harten Industrieeinsatz angedachten Gehäuse zu einer flachen Alternative zu herkömmlichen Servomotoren.
Übersicht Technische Daten Scheibenläufermotoren Serie JR...
| JR12M4CH | JR16M4CH | JR24M4CH | JR25M4CH | |||
|---|---|---|---|---|---|---|
| Nenndrehmoment | MN | Ncm | 124 | 310 | 958 | 1363 |
| Impulsdrehmoment | Mmax | Ncm | 1358 | 3747 | 9700 | 13400 |
| Nenndrehzahl | nN | min-1 | 3000 | 3000 | 3000 | 3000 |
| Nennleistung | PN | W | 390 | 970 | 3000 | 4250 |
| Nennspannung | UN | V | 63 | 130 | 140 | 155 |
| Nennstrom | IN | A | 7,7 | 9 | 25 | 31 |
Technische Daten als Datei
Leider kann es bei Anzeige der Datenblätter direkt im Browser zu Fehlfunktionen kommen (Abmessungen werden nicht vollständig angezeigt). Bitte laden Sie dann die Datenblätter auf Ihren PC und öffnen Sie diese im Adobe Acrobat Reader.
