- mit Ferrit- oder Neodym-Eisen-Bor Magnetmaterial
- 0,13...0,70 Nm (32...220 W)
- Drehzahlen bis 5.000 1/min
- exakter Rundlauf auch bei Kleinstdrehzahlen
- die Low-Cost Lösung fur weniger anspruchsvolle Dynamik bei äußerst geringem Platzbedarf

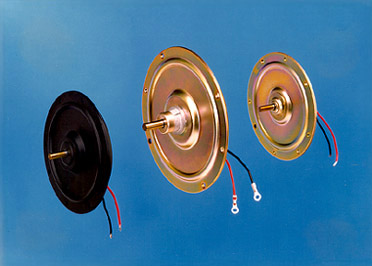

PANCAKE-Motoren
Ultraflache Gleichstrom-Scheibenläufermotoren UF-Serie
Die Motoren der UF-Serie vereinen die einzigartige Scheibenläufertechnologie in einer flachen Baugruppe zu einer kosteneffektiven Antriebslösung
Übersicht Technische Daten "Pancake"-Scheibenläufermotoren Serie U...F...
| U06FNC | U09FS | U09FN | U12FS | U12FN | U16FS | U16FN | |||
|---|---|---|---|---|---|---|---|---|---|
| Nenndrehmoment | MN | Ncm | 20 | 13,1 | 30 | 35 | 70 | 96 | 170 |
| Impulsdrehmoment | Mmax | Ncm | 95 | 120 | 200 | 300 | 600 | 760 | 1360 |
| Nenndrehzahl | nN | min-1 | 3000 | 3000 | 3000 | 3000 | 3000 | 3000 | 3000 |
| Nennleistung | PN | W | 85 | 41 | 94 | 110 | 220 | 300 | 530 |
| Nennspannung | UN | V | 21 | 14,5 | 20 | 24 | 38 | 43 | 76 |
| Nennstrom | IN | A | 6,2 | 6,9 | 6,8 | 7,7 | 7,8 | 9,3 | 8,4 |
Die Nenndaten unserer Motoren beziehen sich grundsätzlich auf 3000 Umdrehungen pro Minute.
Dadurch ergeben sich unübliche Nennspannungen. Selbstverständlich sind unsere Scheibenläufermotoren auch an Standard-Batterispannungen von 12, 24 oder 36 V problemlos zu betreiben.
Die dadurch geänderten Nennwerte entnehmen Sie bitte hier:
Technische Daten als Datei
Leider kann es bei Anzeige der Datenblätter direkt im Browser zu Fehlfunktionen kommen (Abmessungen werden nicht vollständig angezeigt). Bitte laden Sie dann die Datenblätter auf Ihren PC und öffnen Sie diese im Adobe Acrobat Reader.
