- extrem flache und leichte Getriebemotoren zur einfachen Integration
- Getriebeuntersetzungen von 15:1 bis 150:1
- Nennmoment bis zu 22,6 Nm
- Nenndrehzahl 21 ... 208 1/min
- geeignet für direkten Batteriebetrieb (12 oder 24VDC)
- die Low-Cost Lösung fur weniger anspruchsvolle Dynamik bei äußerst geringem Platzbedarf
FG-Getriebemotoren

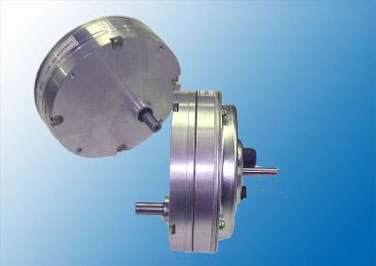

Ultraflache Gleichstrom-Scheibenläufergetriebemotoren FG-Serie.
Die Motoren der FG-Serie vereinen die Scheibenläufertechnologie mit einem Getriebe in einem ultraflachen Design, ideal für Batterie betriebene Anwendungen.
Übersicht Technische Daten DC-Getriebemotoren Serie ...UF...
| Übersetzung | 15:1 | 25:1 | 50:1 | 80:1 | 100:1 | 150:1 | |
|---|---|---|---|---|---|---|---|
| 9FG | MN [Nm] / nN [1/min] | 1,1/208 | 1,9/125 | 3,8/60 | 6,0/38 | 6,7/31 | 6,7/21 |
| 9FGT* | MN [Nm] / nN [1/min] | 0,9/208 | 1,5/125 | 3,1/60 | 5,0/38 | 5,6/31 | 6,7/21 |
| 12FG | MN [Nm] / nN [1/min] | 3,5/189 | 5,3/123 | 11/60 | 17,5/36 | 21,1/30 | 22,6/21 |
| 12FGT* | MN [Nm] / nN [1/min] | 3,2/189 | 4,8/123 | 9,8/60 | 15,7/36 | 19,1/30 | 22,6/21 |
| 9FG | UN [V] / IN [A] | 12,4/5,2 | 12,4/5,2 | 12,4/5,2 | 12,4/5,2 | 12,4/5,2 | 10,9/3,7 |
| 9FGT* | UN [V] / IN [A] | 11,4/5,2 | 11,4/5,2 | 11,4/5,2 | 11,4/5,2 | 11,4/5,2 | 10,5/4,3 |
| 12FG | UN [V] / IN [A] | 21,2/6,9 | 21,2/6,9 | 21,2/6,9 | 21,2/6,9 | 21,2/6,9 | 19,2/5,2 |
| 12FGT* | UN [V] / IN [A] | 19,4/7,4 | 19,4/7,4 | 19,4/7,4 | 19,4/7,4 | 19,4/7,4 | 17,8/6,0 |
Technische Daten als Datei
Leider kann es bei Anzeige der Datenblätter direkt im Browser zu Fehlfunktionen kommen (Abmessungen werden nicht vollständig angezeigt). Bitte laden Sie dann die Datenblätter auf Ihren PC und öffnen Sie diese im Adobe Acrobat Reader.
