dc-ServoDisk Motore

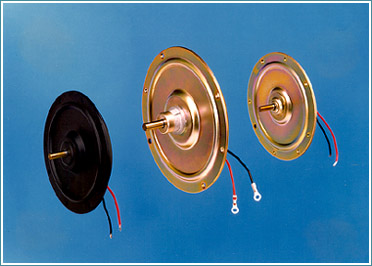

PANCAKE-Motore


- mit Ferrit- oder Neodym-Eisen-Bor Magnetmaterial
- 0,13...0,70 Nm (32...220 W)
- Drehzahlen bis 5.000 1/min
- exakter Rundlauf auch bei Kleinstdrehzahlen
- die Low-Cost Lösung fur weniger anspruchsvolle Dynamik
   bei äußerst geringem Platzbedarf



Die Motoren der UF-Serie vereinen die einzigartige Scheibenläufertechnologie in einer flachen Baugruppe zu einer kosteneffektiven Antriebslösung

Übersicht Technische Daten "Pancake"-Scheibenläufermotoren Serie U...F...




U06FNC

U09FS

U09FN

U12FS

U12FN

U16FS

U16FN

Nenndrehmoment

MN

Ncm

20

13,1

30

35

70

96

170

Impulsdrehmoment

Mmax

Ncm

95

120

200

300

600

760

1360

Nenndrehzahl

nN

min-1

3000

3000

3000

3000

3000

3000

3000

Nennleistung

PN

W

85

41

94

110

220

300

530

Nennspannung

UN

V

21

14,5

20

24

38

43

76

Nennstrom

IN

A

6,2

6,9

6,8

7,7

7,8

9,3

8,4

Die Nenndaten unserer Motoren beziehen sich grundsätzlich auf 3000 Umdrehungen pro Minute.
Dadurch ergeben sich unübliche Nennspannungen. Selbstverständlich sind unsere Scheibenläufermotoren auch an Standard-Batterispannungen von 12, 24 oder 36 V problemlos zu betreiben. Die dadurch geänderten Nennwerte entnehmen Sie bitte hier.



Leider kann es bei Anzeige der Datenblätter direkt im Browser zu Fehlfunktionen kommen
(Abmessungen werden nicht vollständig angezeigt).
Bitte laden Sie dann die Datenblätter auf Ihren PC und öffnen Sie diese im Adobe Acrobat Reader.
